SWELLSEAL® 3V

Descrição do produto

SWELLSEAL® 3V é uma tira de vedação hidrofílica composta por elastômeros e resinas hidrofílicas.
Quando confinado e em contato com água, ele expandirá criando uma pressão de impermeabilização dentro da junta para impedir a infiltração de água. SWELLSEAL® 3V tem capacidade de expansão de até 300% de seu volume original quando em contato com água. Sua composição retarda o inchaço inicial e o torna seguro para instalações onde o concreto será moldado no local.

Vantagens

• SWELLSEAL® 3V pode ser usado em contato com água doce e do mar/salobra
• SWELLSEAL® 3V expande o mínimo de 3x em contato com água doce e 2x em contato com água do mar/salobra
• SWELLSEAL® 3V tem um histórico comprovado de eficiência em estruturas de concreto sujeitas a alta e média pressão hidrostática
• Sua composição retarda o inchaço inicial e o torna seguro para instalações onde o concreto será moldado no local
• Não sai do lugar quando instalado corretamente
• Fácil de instalar – Instalação com pregos, finca pinos ou com adesivo SWELLSEAL® ADHESIVE ou MS FIXER
• Devido à sua flexibilidade e alta capacidade de expansão, SWELLSEAL® 3V pode absorver pequenos movimentos na construção
• Tem uma boa resistência química geral* e pode resistir a óleos, graxas, petróleo, minerais e vegetais

SWELLSEAL® 3V tem uma boa resistência ao impacto

*Para consultar a resistência química, entre em contato com a GCP

Componentes do sistema

• SWELLSEAL® MASTIC WA
• MS FIXER
• SWELLSEAL® ADHESIVE
• SWELLSEAL® ADHESIVE P
• SWELLSEAL® ADHESIVE S
• WASHING AGENT ECO

Notas:

a.    Veja os respectivos boletins técnicos
b.    Devem ser comprados separadamente

Aplicações

• Vedação de juntas entre segmentos pré moldados de concreto, como anéis e aduelas para túneis e caixas d’água
• SWELLSEAL® 3V pode ser usado para vedar juntas entre elementos pré-moldados de concreto, juntas de construção verticais e horizontais, vedação ao redor de elementos perfurantes/penetrantes etc.
•  Vedação de juntas de construção em concreto fresco, onde for possível a cobertura do concreto com ao menos 10 cm em todos os lados

Limitações de uso

SWELLSEAL® 3V deve ser totalmente confinado em todos os lados para funcionar corretamente. Quando usado em pré-moldados ou juntas de concretagem, a cobertura mínima de concreto deve ser de 10 cm em todos os lados.
Se não confinado, o material pode expandir mais de 300% e desenvolver uma estrutura de células abertas e porosas, que pode resultar em vazamentos.
Segurança e manuseio
Use sempre equipamentos de proteção individual corretos e adequados: macacão de cobertura total, luvas e óculos de proteção. Evite respirar o vapor. Forneça ventilação suficiente. Ao trabalhar em áreas confinadas, use equipamentos respiratórios de proteção. Não ingira. Em caso de contato com os olhos e a pele, lave abundantemente com água. Se a irritação persistir, consulte um médico. Consulte a ficha de dados de Segurança (FISPQ’s) para obter as precauções de segurança detalhadas.
Os usuários devem ler e entender o rótulo do produto e as fichas de dados de segurança (FISPQ’s) para cada componente do sistema antes de usar. Todos os usuários devem se familiarizar com essas informações antes de trabalhar com o material. Leia atentamente as declarações de precaução detalhadas nos rótulos dos produtos e FISPQ’s antes de usar. As FISPQ’s mais atuais podem ser obtidas no site do GCP em gcpat.com ou entrando em contato com a GCP gratuitamente pelo telefone 0800 014 7223.

Armazenamento

Armazenar em local seco e protegido de intempéries por até 12 meses a partir da data de produção, em temperaturas entre 4°C e 30°C para melhor performance.

SWELLSEAL® 3V: Validade ilimitada quando armazenado em local seco, protegido de intempéries e em sua embalagem original.

SWELLSEAL® ADHESIVE/ADHESIVE S/ADHESIVE P necessitam de armazenamento em área seca e protegida de intempéries, em temperatura entre 5°C e 25°C. Validade: 1 ano na embalagem original fechada.

Consulte os detalhes do prazo de validade na embalagem do material.

Instalação

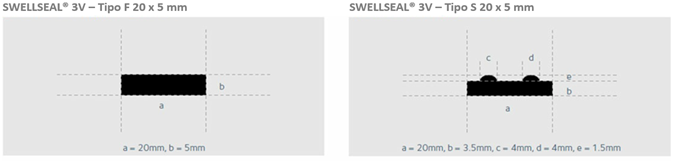

1. Seleção do tipo

• Tipo F: para vedar juntas entre elementos pré-fabricados, juntas de construção horizontais e verticais, penetrações de tubos e juntas entre concreto e aço.
• Tipo S: para vedação de juntas entre segmentos de túneis pré-moldados.

SWELLSEAL® 3V só funcionará corretamente em um espaço confinado. A expansão do SWELLSEAL® 3V criará uma certa pressão na estrutura, é preferível a instalação no meio da junta, a cobertura de concreto deve ser de ao menos 10cm em todos os lados.
A instalação durante chuva forte ou em contato prolongado com a água pode resultar em expansão prematura da tira, e deve ser evitada.
As superfícies de aplicação devem estar niveladas, secas, limpas e livres de óleos, poeira, nata etc.

2.    Aplicação com finca-pinos (Juntas de construção de concreto moldado in loco)

• A aplicação com finca-pinos só é recomendada em aplicações de concreto moldado in loco. Para aplicações em elementos pré-moldados, recomenda-se colar as tiras SWELLSEAL® 3V devido à dureza do concreto.
• SWELLSEAL® 3V só deve ser aplicado em superfícies planas e lisas. Se possível, faça rebaixo na junta da mesma largura que perfil SWELLSEAL® 3V selecionado, usando uma régua de madeira ou metal. Se este rebaixo não puder ser executado e a superfície de concreto estiver áspera, recomenda-se fazer o nivelamento com SWELLSEAL® MASTIC WA antes da instalação da tira SWELLSEAL® 3V.
• Ao fixar a tira no lugar, use pinos com arruelas de diâmetro menor que a largura do SWELLSEAL® 3V. Use um pino a cada 20 cm.
• Deve ser aplicada uma ligeira tensão à tira de impermeabilização durante a fixação para assegurar o contato completo com a superfície da junta. Não estique a tira durante a aplicação desta tensão.
• O aplicador deve garantir o contato completo da tira com a superfície da junta durante a fixação, puxando a tira para garantir a tensão correta sem esticar demais ao fixar.

3.    Aplicação usando o MS FIXER (Superfície de concreto seca ou úmida)

• Aplique um cordão de 5 x 10 mm de MS FIXER no meio da junta.
• Pressione a tira SWELLSEAL® 3V no MS FIXER fresco.
• As tiras SWELLSEAL® 3V podem ser instaladas ao redor de tubos, seja por adesão com MS FIXER ou conectando as extremidades com um arame de aço.

4.    Aplicação usando SWELLSEAL® ADHESIVE, SWELLSEAL® ADHESIVE S OU SWELLSEAL® ADHESIVE P (Elementos pré moldados ou segmentos de túneis)

As tiras SWELLSEAL® 3V devem ser sempre aplicadas na face externa da vedação de compressão o mais próximo possível do centro da junta.

Escolha o adesivo correto para a aplicação:

• SWELLSEAL® ADHESIVE: Adesivo de contato aplicada com pincel para substratos secos
• SWELLSEAL® ADHESIVE S: Adesivo de contato aplicado por spray para substratos secos a úmidos
• SWELLSEAL® ADHESIVE P: Adesivo de contato aplicado com pincel para aplicação de face única de tiras SWELLSEAL® 3V tipo S.
• Caso a superfície esteja contaminada, limpar e desengordurar com ar comprimido seco ou com pano e solvente. Não use água ou detergentes à base de água;
• Por favor, consulte o respectivo boletim técnico do tipo de adesivo SWELLSEAL® escolhido para detalhes específicos de aplicação;
• Recomenda-se desenrolar e pré-cortar a tira SWELLSEAL® 3V no comprimento necessário antes do início da colagem;
• Aplique o adesivo selecionado de acordo com as instruções e consumos no respectivo boletim técnico;
• Deixe o adesivo curar de acordo com os tempos de cura especificados em seu boletim técnico;
• Aplique a tira SWELLSEAL® 3V no substrato e aplique pressão constante;
• A pressão é mais importante que a duração;
• Termine a instalação batendo levemente na tira com um martelo de borracha, com cuidado para não deslocar a tira SWELLSEAL® 3V.

Importante:

• As extremidades do rolo devem ser simplesmente unidas para garantir uma vedação estanque. Não faça sobreposições ou transpasses.
• A tira precisa estar em contato com a junta em todo o seu comprimento.
• A capacidade e a velocidade de expansão dependem da alcalinidade e de outros contaminantes na água e é de até 3x em água limpa. Para aplicações em contato com água contaminada, entre em contato com seu representante local da GCP.

5.    Limpeza

SWELLSEAL® ADHESIVE, SWELLSEAL® ADHESIVE S OU SWELLSEAL® ADHESIVE P, SWELLSEAL® MASTIC WA e MS FIXER podem ser limpos com WASHING AGENT ECO. O produto curado precisa ser removido por meios mecânicos.

Fornecimento e Aparência

Tira lisa hidrofílica retangular de cor preta

SWELLSEAL® 3V	COMPRIMENTO DO ROLO	CAIXA
Tipo F
20 x 5 mm	15 m	75 m
20 x 10 mm	10 m	50 m
20 x 20 mm	A 5m	DIN 5350420 m
27 x 27 mm	5 m	20 m
Tipo S
20 x 5 mm	15 mm	75 mm

Propriedades Físicas

PROPRIEDADE	VALOR TÍPICO	METODOLOGIA DE TESTE
Expansão em contato com água doce	Mínimo 3x	ASTM D471-12
Expansão em contato com água salgada (3%)	Mínimo 2x	ASTM D471-12
Resistência à tração	Aproximadamente 1N/mm²	ASTM D412
Alongamento na ruptura	Aproximadamente 220%	ASTM D412
Dureza shore A	Aproximadamente 50	ASTM D2240
Densidade	Aproximadamente 1,2kg/dm³	ASTM D471-75
Temperatura de serviço	-50ºC até 75ºC	-

Consumo

A quantidade necessária de SWELLSEAL® 3V depende do comprimento junta que precisa ser selada, o consumo típico é de 1m/m em juntas lisas e planas.
Extremidades do rolo são simplesmente unidas para garantir uma vedação contínua, não é necessário fazer sobreposição ou transpasse da fita nas emendas.

O consumo típico do SWELLSEAL® ADHESIVE/ADHESIVE P/ADHESIVE S aplicado em uma superfície de concreto lisa pode ser calculado multiplicando a largura da tira de SWELLSEAL® 3V em mm por um fator para calcular o quantitativo necessário.

SWELLSEAL® ADHESIVE: largura da tira multiplicada por 2,5 dá o consumo em ml/m.
SWELLSEAL® ADHESIVE P: largura da tira multiplicada por 1 dá o consumo em g/m.
SWELLSEAL® ADHESIVE S: largura da tira multiplicada por 1,45 dá o consumo em g/m.
